1 功能
ARD3T智能型电动机保护器（以下简称ARD3T），是首家采用模块式设计的产品，拥有专利12项，计算机著作权2项，为国家科技部科技特派员项目（编号：2009GJC00023）。
ARD3T可划分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块共7个模块。产品体积小巧，结构紧凑，适用于额定电压至AC 660V、额定电流至AC 800A、额定频率为50/60Hz的电动机。在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
2 产品特点
●辅助电源支持AC/DC110/220V或AC380V（需另配380V电源模块）。
● 模块式设计，分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块等7个模块。
●模块体积小巧，支持导轨安装、螺丝固定安装。
●附加模块采用总线供电，不需要外接辅助电源。
●DI/DO可自由编程。
● DI支持无源接点（弱电）或有源节点（强电）输入，有源接点可选交流或直流供电。
● 标配过载、堵转、阻塞、欠载、断相、不平衡、PTC保护、外部故障等全面的电动机综合保护功能。
● 标配保护模式、直接起动、星三角起动、自耦降压起动、双向起动、单绕组双速起动、双绕组双速起动等多种起动方式，起动方式可现场设定。
● 标配故障记录、运行管理信息，方便查询故障原因，进行电机维护。
●标配自起动功能，可通过附加抗晃电模块实现抗晃电、失压重起功能。
● 显示部分采用全中文液晶显示。
● 可通过添加模拟量模块实现2路4～20mA输入测量和2路4～20mA变送输出。4～20mA变送输出对应参数可自由设定。
● 可通过添加温度模块实现3路温度测量保护，可外接传感器类型有PT100、PT1000、Cu50、PTC、NTC。
● 可通过添加Profibus模块实现Profibus-Dp通讯。
●辅助电源支持AC/DC110/220V或AC380V（需另配380V电源模块）。
● 模块式设计，分为主体模块、测量模块、开关量模块、模拟量模块、温度模块、通讯模块、显示模块等7个模块。
●模块体积小巧，支持导轨安装、螺丝固定安装。
●附加模块采用总线供电，不需要外接辅助电源。
●DI/DO可自由编程。
● DI支持无源接点（弱电）或有源节点（强电）输入，有源接点可选交流或直流供电。
● 标配过载、堵转、阻塞、欠载、断相、不平衡、PTC保护、外部故障等全面的电动机综合保护功能。
● 标配保护模式、直接起动、星三角起动、自耦降压起动、双向起动、单绕组双速起动、双绕组双速起动等多种起动方式，起动方式可现场设定。
● 标配故障记录、运行管理信息，方便查询故障原因，进行电机维护。
●标配自起动功能，可通过附加抗晃电模块实现抗晃电、失压重起功能。
● 显示部分采用全中文液晶显示。
● 可通过添加模拟量模块实现2路4～20mA输入测量和2路4～20mA变送输出。4～20mA变送输出对应参数可自由设定。
● 可通过添加温度模块实现3路温度测量保护，可外接传感器类型有PT100、PT1000、Cu50、PTC、NTC。
● 可通过添加Profibus模块实现Profibus-Dp通讯。
3 产品组成
ARD3T的主体和测量模块是必备模块，称为基本模块，实现基本的测量、保护、控制功能，其它模块作为选配模块，由基本模块加选配模块实现复杂功能。
100A及以下ARD3T产品组成（测量模块中带有电流互感器）：
250A、800A ARD3T产品组成：
ARD3T的主体和测量模块是必备模块，称为基本模块，实现基本的测量、保护、控制功能，其它模块作为选配模块，由基本模块加选配模块实现复杂功能。
100A及以下ARD3T产品组成（测量模块中带有电流互感器）：
250A、800A ARD3T产品组成：
4 型号说明
主体开关量为4DI、4DO，主体开关量类型如表1所示：
测量模块包括电流测量模块和电流/电压测量模块两种。电流测量模块、电流/电压测量模块分类见表2，电机电流与ARD3T电流测量模块对应关系见表3。
如需带有电压功能时，将表3中“ARD3T电流测量模块”对应型号更改为“UAXX”，例如：需要电机为5.5kW，带电压测量功能，根据表3查询对应测量模块为“A25”，直接替换为“UA25”。
以下为附加功能，如需下面附加功能，选取对应功能填入型号附加功能处。
主体开关量为4DI、4DO，主体开关量类型如表1所示：
测量模块包括电流测量模块和电流/电压测量模块两种。电流测量模块、电流/电压测量模块分类见表2，电机电流与ARD3T电流测量模块对应关系见表3。
如需带有电压功能时，将表3中“ARD3T电流测量模块”对应型号更改为“UAXX”，例如：需要电机为5.5kW，带电压测量功能，根据表3查询对应测量模块为“A25”，直接替换为“UA25”。
以下为附加功能，如需下面附加功能，选取对应功能填入型号附加功能处。
抗晃电功能：SU（包括电压功能）。
电能计量功能：Ep（包括电压功能）。
tE时间保护：tE（适用于增安型电动机）。
电能计量功能：Ep（包括电压功能）。
tE时间保护：tE（适用于增安型电动机）。
5 技术指标
6 功能配置

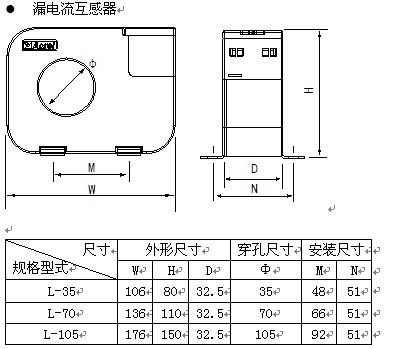

7 外形及尺寸
8 接线端子
9 过载保护曲线表
当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。
对于增安型电动机，交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过堵转电流时记起，直至上升到极限温度所需的时间即为tE时间。增安型电机的tE时间通常由电机制造商提供，用户可以在电机铭牌上找到该数据。
提供堵转时在tE时间内断开电动机电源的热过载保护，仅在电动机起动完成后投入，带有独立的延时计时器。
